Háromfázisú 1250 KVA olajba merülő transzformátor
Nov 06, 2025
Hagyjon üzenetet
A háromfázisú 1250 KVA olajba merülő transzformátor áttekintése
-
1250 kVA transzformátor névleges feszültség: elsődleges és szekunder tekercsek
A feszültség-kompatibilitás nem{0}}tárgyalható a transzformátor zökkenőmentes működéséhez, és a1250 kVA transzformátorúgy tervezték, hogy megfeleljen a globális és regionális hálózati szabványoknak. Kialakítása előtérbe helyezi a rugalmasságot, így sokféle felhasználásra alkalmas:
Elsődleges tekercsfeszültség: A transzformátor két általános nagyfeszültségű{0}}bemenetet támogat: 11 kV vagy 33 kV. Ez a sokoldalúság azt jelenti, hogy további módosítások nélkül integrálható közép-feszültségű hálózatokkal (ipari övezetekben, elővárosi elektromos hálózatokban és kereskedelmi csomópontokban).
Másodlagos tekercsfeszültség: Az alacsony{0}}feszültségű oldalon egyenletes 415 V-os kimenetet biztosít,{2}}ideális gépek, világítás, HVAC-rendszerek és egyéb alacsony feszültségű-berendezések táplálására gyárakban, raktárakban vagy több{4}}emeletes épületekben.
Ez a feszültségkonfiguráció szükségtelenné teszi az extra lépcsős{0}}fel/le-komponenseket, leegyszerűsíti az elektromos beállítást és csökkenti a lehetséges meghibásodási pontokat.
-
1250 kVA transzformátor áramerősség: 50Hz/60Hz-es hálózatokhoz optimalizálva
Az áramkapacitás közvetlenül befolyásolja a transzformátor azon képességét, hogy kezelje a terhelési igényeket, és a1250 kVA transzformátorcsúcsteljesítményre van besorolva a globális frekvenciaszabványokon:
Névleges áram: A magjában az 1250 kVA transzformátor maximális 1574 A-áramot ad le, amely elegendő a nehéz-ipari gépek (pl. motorok, kompresszorok) táplálásához, vagy a nagy-sűrűségű kereskedelmi terhelések (pl. adatközpontok, bevásárlóközpontok) túlmelegedés nélküli támogatásához.
Frekvencia kompatibilitás: Zökkenőmentesen működik 50 Hz-en vagy 60 Hz-en, a két leggyakoribb rácsfrekvencián világszerte. Ez sokoldalú választássá teszi olyan régiókban, mint Európa, Ázsia (50 Hz) vagy Észak-Amerika (60 Hz), így nincs szükség frekvencia-{5}}modellekre.
Ezzel az áram- és frekvenciatartománnyal a transzformátor stabil teljesítmény-leadást tart fenn mérsékelt terhelésingadozások esetén is.
-
1250 kVA transzformátor-hatékonyság: a teljesítmény és az energiamegtakarítás kiegyensúlyozása
A hatékonyság a legfontosabb prioritás a működési költségek csökkentése és a fenntarthatósági célok elérése{0}}és a1250 kVA transzformátoritt remekel:
Hatékonysági tartomány: Általában 95-98%-os hatásfokot ér el a terheléstől függően. Teljes terhelésnél a hatásfok tetőzik (gyakran közel 98%), míg a részleges terhelések (pl. 50-75% kapacitás) továbbra is 95%+ hatékonyságot tartanak fenn, ami messze meghaladja a legtöbb ipari transzformátor minimális szabványát.
Miért számít a hatékonyság?: A 95-98%-os hatékonyság kevesebb energiapazarlást (hő formájában), alacsonyabb villanyszámlát és kisebb szénlábnyomot jelent. A hét minden napján, 24 órában üzemelő létesítményeknél ez jelentős hosszú távú megtakarítást eredményezhet.
A transzformátor hatékonyságát tovább növelik a kiváló-minőségű maganyagok (pl. szemcse-orientált szilíciumacél) és az optimalizált tekercselési kialakítás, így biztosítva a megbízható működést évtizedeken át.
Miért válassza a1250 KVA olajba merülő transzformátor?
A1250 kVA transzformátorkiemelkedik a rugalmasság, az erő és a hatékonyság keverékével. Ez a megfelelő választás-a következőkhöz:
- Nehézgépek meghajtását igénylő ipari létesítmények (gyártó üzemek, finomítók).
- Kereskedelmi komplexumok (bevásárlóközpontok, szállodák, irodatornyok) nagy-sűrűségű elektromos igényekkel.
- Önkormányzati vagy közüzemi projektek (alállomások korszerűsítése, 配电 lakóövezet), amelyek közepes{0}}-alacsony feszültségű átalakítást igényelnek.
Az 1250 kVA-es transzformátor kiválasztásakor mindig a nemzetközi szabványoknak (pl. IEC, ANSI) megfelelő modelleket részesítse előnyben a biztonság, a tartósság és a helyi elektromos előírásoknak való megfelelés érdekében.
Akár a specifikációkat értékeli, akár vásárlást tervez, a1250 kVA transzformátorbiztosítja azt a teljesítményt és megbízhatóságot, amely a műveletek zökkenőmentes működéséhez szükséges. Személyre szabott megoldásokkal vagy az alkalmazással kapcsolatos további kérdéseivel forduljon még ma egy megbízható elektromos berendezés-szolgáltatóhoz.
A háromfázisú olajjal töltött transzformátor előnyei
Rugalmas szabvány adaptáció: Támogatja az olyan nemzetközi szabványokat, mint a GB, az IEC és az UL, az ügyfelek igényei szerint testreszabható;
Több-nemzeti hiteles tanúsítványok: ISO, CE, UL stb. tanúsítvánnyal rendelkeznek, biztosítva a megbízható minőséget;
Magas hatásfok: meghaladja a 99%-ot, megfelel az európai Tier 2 energiahatékonysági rendeletnek (2015/2014/548/EK) a kiváló energiamegtakarítás érdekében;
Karbantartás--mentes működés: IP65-ös védelmi osztályú a por- és nedvességállóság érdekében, a tervezési élettartam pedig több mint 25 év a problémamentes használatért;
Környezetbarát: opcionális FR3 növényi olaj, amely megfelel a környezetvédelmi és fenntartható fejlődési igényeknek;
Erős túlterhelési kapacitás: A réz tekercs kialakítása lehetővé teszi a rövid -távú túlterhelést a névleges kapacitás 150%-áig (maximum 2 óra), és csak az olajhőmérséklet figyelésére van szükség (95 fok vagy annál kisebb).
1250 kVA olajtöltött transzformátor műszaki paraméterei
|
LEÍRÁS |
ÉRTÉKELÉSEK |
|
Névleges teljesítmény |
1250 kVA |
|
Hűtési módszer |
ONAN |
|
Vektor csoport |
Dyn11 |
|
Névleges frekvencia |
50 Hz |
|
Névleges elsődleges feszültség (Uo) |
33 kV effektív |
|
Szigetelési feszültségek (elsődleges oldal) Névleges feszültség (Ur) Teljesítmény-frekvencia ellenállás (Fel) 1 percig Impulzusálló feszültség (Ud) |
Nagyobb vagy egyenlő, mint 36 kV effektív Nagyobb vagy egyenlő, mint 70 kV effektív Nagyobb vagy egyenlő, mint 170 kV csúcs |
|
Kikapcsolt-áramkör Tap Changer Koppintson a lépésekre Koppintson a Pozíciók elemre |
5 lépés 2,5% csapok -5%, -2.5%, 0, +2.5%, +5% |
|
Másodlagos feszültség terhelés nélkül: Fázisok között: Fázis nullára: |
400 V effektív 230 V effektív |
|
Másodlagos szigetelési szint |
1000 V effektív |
|
Transzformátor veszteségek Nincs-terhelési veszteség Teljes terhelési veszteség |
1825 W vagy annál kisebb 12430 W vagy annál kisebb |
|
1250 kVA transzformátor teljes terhelési áram |
1574A |
|
Teljes terhelési hatékonyság (@100% terhelés, 0,8PF) |
98,5%-nál nagyobb vagy egyenlő |
|
Feszültségszabályozás |
4,75% vagy nagyobb |
|
1250 kVA transzformátor impedancia feszültség |
6.5 % |
|
Helyszín magasság |
2000 m |
|
HV tekercs Szigetelési osztály LV-tekercselés szigetelési osztály |
A (105 fok) A (105 fok) |
|
Hőmérséklet emelkedés Tekercselések Olaj felső |
60 fok 55 fok |
|
1250 kVA transzformátor méretei Teljes hossz Teljes szélesség Teljes magasság |
2100 mm vagy annál kisebb 1300 mm vagy annál kisebb 2500 mm vagy annál kisebb |
|
1250 kVA transzformátorolaj kapacitás |
550 kg |
|
1250 kVA transzformátor tömeg |
4500 kg vagy annál kisebb |
cégprofil
A GNEE TRANSFORMER erős termelési kapacitással és hatékony marketing csapattal rendelkezik.
Transzformátortermékeink közé tartoznak az 500 kV-os, 400 kV-os, 330 kV-os, 220 kV-os és 110 kV-os ultra{5}}nagyfeszültségű transzformátorok, különféle száraz- típusú transzformátorok/olajbemerülő transzformátorok/amorf ötvözetből készült transzformátorok 35 kV-os és az alatti, új energiatranszformátorok, al- és előkészületek
Export sorozatok: egy-fázisú transzformátor, három-fázisú transzformátor, hengeres transzformátor, leválasztó transzformátor, vezérlőtranszformátor, feszültségszabályozó és egyéb termékek, valamint speciális transzformátorok különféle specifikációi, mint például földelő transzformátorok, ívelnyomó tekercsek, Bitcoin transzformátorok, előregyártott kabinok, reaktorok, elektromos fűtőtranszformátorok, marfit transzformátorok stb.
A GNEE TRANSFORMER egymás után megszerezte az ISO9001, ISO14001, ISO45001, SA8000 rendszertanúsítványt. Ugyanakkor a 10kV-os és 35KV-os szintelosztó transzformátorok és doboz típusú alállomások megkapták a nemzetközi- Elektrotechnikai Bizottság IEC-tanúsítványát, az Egyesült Államok UL-tanúsítványát, a német TUV-tanúsítványt, az EU CE-tanúsítványt, a holland KEMA-tanúsítványt és a GOST-tanúsítványt. Termékértékesítésünk a globális piacra terjed ki, beleértve 72 országot és régiót, mint például az Egyesült Államok, Európa, Kanada, Mexikó stb.

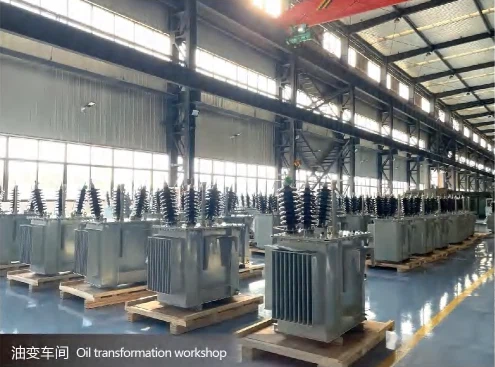

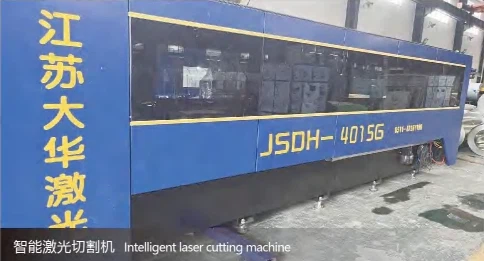

transzformátor Műhely berendezések bemutató
típusú transzformátorok a GNEE-től
Szerezze meg a Transformer Order specifikációt
GNEE TransformerRendelési specifikáció
|
Cégünk termékeinek kiválasztásakor kérjük, adja meg az alábbi adatokat az Ön jobb kiszolgálása érdekében. |
||
|
Igénylő |
||
|
Igénylő: |
Telefonos módszerek: |
Fax: |
|
Projekt műszaki vezető: |
Telefonos módszerek: |
Postafiók: |
|
Transzformátor típus kiválasztása |
||
|
□Száraz transzformátor {□SC(B) Epoxigyanta □SC(B) Nem{0}}kapszulázott} □ Amerikai doboz (ZGS) {□Terminál típusa (-Z-) □Csengőhálózat típusa (-H-)} □Európai dobozcsere (YBM){□ szárazon csere □olajcsere} |
□ Olaj-bemerült transzformátor{□ Teljesen tömített (-M-) □Olaj-csapágypárna} □Amorf ötvözet transzformátor{□Száraz amorf □ Olaj amorf} □ Speciális transzformátor (egyenirányító, kemence, bánya stb.) |
|
Transzformátor alapadatok kiválasztása
|
Felhasználási ország: |
|
|
Fázisszám: |
□Három-fázis (S hagyományos) □ Egyfázisú □Egyéb() |
|
Frekvencia: |
□50Hz (hagyományos) □60Hz □ Egyéb () |
|
Transzformátor olaj: |
□#25 (hagyományos) □#45 (minimális hőmérséklet -25 fok alatt) |
|
Névleges kapacitás: |
□( )kVA Felhasználási feltételek □Kültéri típus □Beltéri típus |
|
Magasság: |
□Kevesebb, mint 1000m (hagyományos) □1000-2000m □3000m 以上 felett |
|
Névleges feszültség (nagy feszültség) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □egyéb() |
|
Névleges feszültség (alacsony nyomás) |
□0.4kV □0.66kV □10kV □10.5kV □35kV □其他 Egyéb( ) |
|
Kapcsolt csoport |
□Dyn11(hagyományos) □Yyn0 □YNd11 □li0(Egyfázisú-) □Egyéb() |
|
Impedancia(%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Egyéb( ) |
|
Feszültségszabályozási mód |
□Feszültségszabályozás gerjesztés nélkül (hagyományos) □Be{0}}terhelési feszültségszabályozás (Z) |
|
Feszültségszabályozási tartomány |
□±2*2,5% □±5% □±3*2,5% □Egyéb() |
Transzformátor tartozékok kiválasztása
|
□Ventilátor □Hőmérséklet-szabályozás{□ Gyakori □485-ös számítógépes interfésszel} □Száraz tok{□ Közönséges acéllemez □Alumíniumötvözet » Rozsdamentes acél} □ A száraz ház védelmi szintje (□IP20 (hagyományos) □IP( )} □Szárazház magassági követelmények{□Nincs □Követelmények[ ]} □ A száraz változó héj kábelkimeneti módja {□ Fel-és-ki □ Fel-és-le □Le-be/LE-ki □Le-be/FEL-ki □Le-be/LE-le oldalra-kifelé [□balra □ jobbra-kifelé]} |
|
Jegyzet: 1. (Száraz cserekövetelmények s 100kVA transzformátor nem tartalmazza a ventilátorokat, például a ventilátorokat fel kell tölteni 2. (Olajcsere<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Egyéb különleges követelmények (az alábbiakban további költségek vonatkoznak rá)
|
Száraz transzformátor |
□Ház és alsó lemez{□Rendszer □Teljesen lezárt} □Utazási kapcsoló □Mágneses lo □Nulla sorrendű transzformátor □Rézrúd a kisfeszültségű szekrényhez □Védőháló □Világítás □100kVA vagy kevesebb ventilátor □Lengéscsillapító |
|
Olajba merülő-transzformátor |
□No.45 olaj nem-alacsony hőmérsékletű területekhez □A terhelési feszültségszabályzón kijelölt márkanév- □400 kVA és az alatti alacsony feszültségű kimeneti OABC fázis kábelezési sorkapcsokkal □630 kVA vagy az alatti hőmérséklet-szabályozás szükséges □800 kVA vagy az alatti Az alacsony feszültségű kimeneti 0. fázishoz kábelezési kapcsok szükségesek □630kVA és az alatti készüléket gázrelével kell felszerelni |
