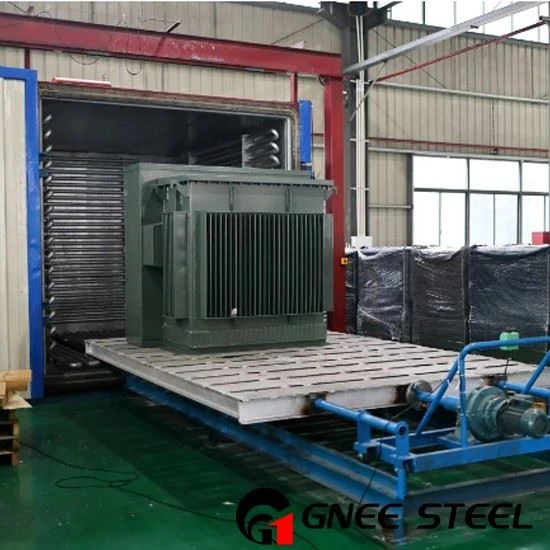

1500 Kva Pad-szerelt transzformátor

Az 1500 kVA-os, alátétre szerelt transzformátor megfelel az ANSI, CSA, NEMA, IEEE, DOE stb. szabványoknak. A GNEE 1500 kVA pad-mount transzformátorok megfelelnek a DOE hatékonysági értékeknek UL listával.1500kva alátétre szerelhető transzformátorok a konkrét műszaki követelményeknek megfelelően, a vasmag háromlábú vasmagos vagy ötlábú vasmagos szerelőszerkezetként is kialakítható.

A szálláslekérdezés elküldése

Csevegj most

Leírás

Műszaki paraméterek

GNEE acél egyfázisú, alátétre szerelt transzformátor

1500 kVA (1,5 MVA) névleges teljesítménnyel ezalátétre szerelt transzformátor13,2Y/7,62kV földelt Wye primer feszültséggel és 480Y/277 V Wye szekunder feszültséggel büszkélkedhet. A transzformátort huroktáplálásra tervezték, és holtfront primer csatlakozásokkal rendelkezik. Ezenkívül tartalmaz egy 5-helyzet-fokozat-váltót, amely lehetővé teszi a felhasználók számára, hogy a kívánt feszültséget a 14400V, 13800V, 13200V, 12870V, 12000V és 11700V lehetőségek közül választják ki. A rendszer kétállású terhelésmegszakító kapcsolókkal, olajlevezetőkkel, bay-o-net biztosítékokkal és ELSP biztosítékokkal is fel van szerelve.

Az 1500 kVA-s transzformátor vezetőanyaga alumínium, ami javítja a teljesítményt, csökkenti a súlyt és csökkenti a költségeket. Ezt a transzformátort négyszögletes tekercsekkel és ötszálú maggal tervezték, amely három tekercset és négy maghurkot tartalmaz.

1500 kVA transzformátor műszaki adatok

Teljesítmény értékelése	1500 kVA
HV feszültség	13200Grdy/7620V
LV feszültség	480Y/277V
HV BIL	95kV
LV BIL	30kV
Std.	IEEE Std C57/DOE
Konfig	Holt elülső/hurok feed
Hatékonyság	99.48%
Frekvencia	60 Hz
Vektorcsoport	YNyn0
A csap helyzetének száma	7
Olaj tömeg	1690L
Impedancia	6.00%
Szín	Munsell 7 GY3,29/1,5
Hőmérséklet emelkedés	65 fok

3 fázisú padra szerelt transzformátor

pad mounted electrical transformer

1500 kVA pad-szerelt elosztó transzformátorok Egyéb jellemzők

Mérők:

Az 1500 kVA-os transzformátor olyan mérőeszközöket tartalmaz, mint az olajhőmérséklet-mérő, a vákuumnyomás-mérő és az olajszint-mérő. Ezek a mérőeszközök nem támaszkodnak érintkezőkre, hanem elektromos úton szimulálják a digitális jeleket, manuálisan leolvasva.

Letartóztatók:

Három olaj alatti levezetővel, 18 kV névleges feszültségű szakaszolókkal, az 1500 kVA3 fázisú padra szerelhető transzformátorbiztosítékok a villámcsapás során fellépő nagy tranziens túlfeszültség veszélyei ellen. Ezek a levezetők korlátozzák a szabadonfutás idejét és amplitúdóját is.

Védőbiztosítékok:

Az 1500 kVA-os transzformátor három bay-o-net biztosítékot és 6 ELSP biztosítót tartalmaz a nagyfeszültségű oldalon. A transzformátor áramkör meghibásodása vagy abnormális áramnövekedés esetén ezek a biztosítékok lekapcsolhatják az áramot, hogy megvédjék a transzformátort a sérülésektől.

Hőmérséklet emelkedés:

Az 1500 kVA teljesítményű, alátétre szerelt transzformátort 65 fokos hőmérséklet-emelkedésre tervezték mind az olajban, mind a tekercsben. Ez a funkció elősegíti a hatékony hőelvezetést, javítja a megbízhatóságot és meghosszabbítja a transzformátor élettartamát. 65 fokos hőmérséklet-emelkedéssel a transzformátor 1500 kVA (1,5 MVA) névleges teljesítményt tud leadni.

egyfázisú padra szerelt elosztó transzformátorok

pad mounted residential transformer
