Hogyan gyártják az EI laminált magot?

Szia! Az EI laminált magok szállítója vagyok, és nagyon izgatott vagyok, hogy bevezethetem Önt ezeknek a remek alkatrészeknek a kulisszái mögé. Az EI laminált magok olyanok, mint az elektromos világ meg nem énekelt hősei, döntő szerepet játszanak a transzformátorokban és más elektromos eszközökben. Tehát merüljünk bele, és fedezzük fel a gyártási folyamatot.

1. Kezdve a megfelelő anyaggal

Az EI laminált mag elkészítésének első lépése a megfelelő anyag kiválasztása. Általában a szilíciumacélt választjuk, és ennek jó oka van. A szilícium acél elképesztő mágneses tulajdonságokkal rendelkezik, amelyek tökéletessé teszik erre a munkára. Csökkenti az örvényáramok okozta energiaveszteséget, ami nagyon fontos, ha elektromos berendezésekkel foglalkozik. Többet megtudhat rólaSzilikon acél maghonlapunkon.

Kiváló minőségű szilikon acéllemezeket szállítunk. Ezek a lapok különböző vastagságban készülnek, és a választás az általunk készített EI lamináló mag speciális követelményeitől függ. A vékonyabb lemezek általában kisebb örvényáram-veszteséget jelentenek, de pontosabb gyártást is igényelnek.

2. Tervezés és vágás

Ha megvannak a szilikon acéllemezek, ideje megtervezni az EI formákat. A kialakítás döntő fontosságú, mert ez határozza meg, hogy a mag milyen jól fog működni a végső elektromos eszközben. Fejlett számítógéppel segített tervezési (CAD) szoftvert használunk a tökéletes EI alakzat létrehozásához. Ez a szoftver lehetővé teszi számunkra, hogy nagyon precíz beállításokat hajtsunk végre, és biztosítsuk, hogy minden méret pontosan illeszkedjen.

A terv véglegesítése után továbblépünk a vágási folyamatra. A szilícium acéllemezek EI alakúra vágására többféleképpen is lehet. Az egyik általános módszer a sajtolóprés használata. A bélyegzőprés egy szerszám segítségével nagyon hatékonyan vágja ki az EI formákat a lapokból. Gyorsan nagyszámú laminálást tud készíteni.

Egy másik módszer a lézervágás. A lézeres vágás pontosabb, és bonyolultabb terveket is képes kezelni. Kiválóan alkalmas egyedi EI laminált magok készítésére, ahol a tűrések nagyon szűkek. De egy kicsit lassabb és drágább is, mint a bélyegzés.

3. Szigetelés

A szigetelés kulcsfontosságú lépés a gyártási folyamatban. Az örvényáram-veszteség csökkentése érdekében el kell szigetelnünk egymástól az egyes rétegeket. Az EI laminálások felületére vékony szigetelőanyagot viszünk fel. Ez a szigetelőanyag lehet speciális lakk vagy vékony oxidréteg.

A szigetelésnek megfelelőnek kell lennie. Ha túl vastag, megnövelheti a mag méretét és súlyát, és befolyásolhatja a mágneses tulajdonságait is. Ha túl vékony, akkor nem biztosít elegendő szigetelést, és az örvényáram veszteségei is nagyobbak lesznek.

4. Halmozás

Miután a laminált lemezeket levágtuk és szigeteltük, ideje egymásra rakni őket. A laminátumok megfelelő egymásra rakása fontos a mag általános teljesítménye szempontjából. Az EI-laminációkat váltakozó mintázatban egymásra rakjuk a mag kialakításához. Ez a váltakozó minta segít csökkenteni a mágneses fluxus szivárgását és javítja a mag hatékonyságát.

Különböző halmozási technikák léteznek, és az egyik népszerű a lépcsős - lapos halmozás. A lépcsőzetes egymásra rakásnál a laminálások lépcsőzetesen vannak elrendezve az illesztéseknél. Ez a technika jobb mágneses utat biztosít, és csökkenti a légrést az ízületeknél, ami viszont csökkenti a magveszteségeket. További információt találhat aLépés – Lap Coreoldalunkon.

5. Összeszerelés és tesztelés

A laminálások egymásra rakása után összeállítjuk a magot. A laminált rétegek szoros összetartásához bilincseket vagy más rögzítési módokat használunk. Ez biztosítja, hogy a mag idővel megőrizze alakját és teljesítményét.

A mag összeszerelése után egy tesztsorozaton megy keresztül. Teszteljük a mag mágneses tulajdonságait, például a mágneses fluxussűrűséget és a magveszteséget. Ellenőrizzük az esetleges fizikai hibákat is, például repedéseket vagy eltolódásokat. Ha a mag megfelel az összes teszten, készen áll arra, hogy kiszállításra kerüljön ügyfeleink számára.

6. Alkalmazás száraz transzformátorokban

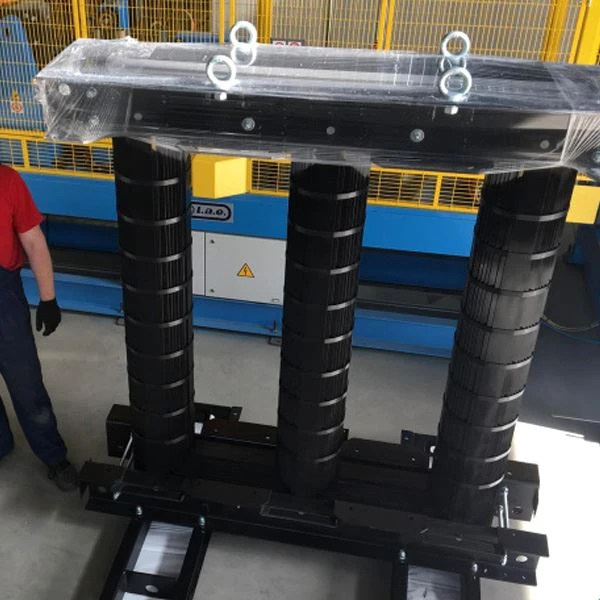

Az EI laminált magokat széles körben használják száraz transzformátorokban. A száraz transzformátorok egyre népszerűbbek, mert biztonságosabbak és környezetbarátabbak, mint az olajjal töltött transzformátorok. A száraz transzformátorok EI laminált magjai segítenek az elektromos energia hatékony átvitelében egyik áramkörről a másikra. Többet megtudhat rólaSzáraz transzformátormaghonlapunkon.

Miért válassza EI lamináló magjainkat?

Büszkék vagyunk EI laminált magjainkra. Gyártási folyamatunk szigorúan ellenőrzött, és a legújabb technológiát alkalmazzuk a legmagasabb minőség biztosítása érdekében. Ügyfeleink egyedi igényeinek megfelelően egyedi gyártású EI lamináló magokat is kínálunk. Akár szabványos méretre, akár egyedi kialakításra van szüksége, mi mindent megtalál.

Ha az EI laminált magok piacán dolgozik, szívesen hallanánk véleményét. Kínálunk mintákat, részletes termékinformációkat és versenyképes árakat. Csak forduljon hozzánk, és elkezdjük a beszélgetést arról, hogyan segíthetünk az elektromos alkatrészekre vonatkozó igényeinek kielégítésében.

Hivatkozások

• Grover, FW (1946). Induktivitás számítások: munkaképletek és táblázatok. Dover kiadványok.
• Chapman, SJ (2012). Elektromos gépek alapjai. McGraw – Hill Education.
• Fitzgerald, AE, Kingsley, C., Jr. és Umans, SD (2003). Elektromos gépek. McGraw – Hill Education.
