200 kVA vs 100 kVA száraz-Típusú transzformátor: Terhelhetőség és telepítési összehasonlítás

A megfelelő száraz{0}}típusú transzformátorkapacitás kiválasztása kritikus fontosságú a stabil ipari áramelosztáshoz, és a200 kVAvs100 kVA száraz{1}}típusú transzformátora kis- és közepes méretű{0}}ipari projektek, műhelyek és kereskedelmi elosztórendszerek leggyakoribb összehasonlítása.



A száraz{0} típusú transzformátorok professzionális globális gyártójaként, több mint 18 éves kutatás-fejlesztési és gyártási tapasztalattal, a GNEE kiváló-minőségű 100 kVA és 200 kVA száraz- típusú transzformátorokra specializálódott, amelyek mindegyike megfelel az IEC, IEEE és GB nemzetközi szabványoknak, testreszabható kialakítással, hogy megfeleljen a különféle terhelési és telepítési igényeknek. Technikai csapatunk személyre szabott, -a-kapacitás kiválasztására vonatkozó útmutatást ad, így biztosítva, hogy áramellátási rendszere hatékony, biztonságos és költséghatékony-.



Különbségek a mag terhelési kapacitása között 200 kVA és 100 kVA száraz -típusú transzformátor között

A terhelhetőség az alapvető különbség a 200 kVA és a 100 kVA száraz{2} típusú transzformátorok között, amely közvetlenül meghatározza az alkalmazandó teljesítményterhelési skálát és a berendezés működési stabilitását, egyértelmű mennyiségi és működési különbségekkel:

• Névleges teherbírás: A 100 kVA száraz- típusú transzformátor 100 kVA folyamatos névleges terhelést támogat, alkalmas egyedi gyártósorokhoz, kis műhelyekhez 5-15 közepes és alacsony{8}}teljesítményű berendezéssel (egységenként legfeljebb 7,5 kW). A 200 kVA-s száraz{9} típusú transzformátor megduplázza a névleges terhelést, így többsoros ipari telephelyekhez is alkalmazkodik 20-30 berendezéssel vagy nagy teljesítményű géppel (egységenként 15-30 kW).
• Túlterhelési kapacitás teljesítmény: Mindkét GNEE modell támogatja a 120%-os névleges terhelést 2 órán keresztül és 150%-os névleges terhelést 15 percig, de a 200 kVA száraz-típusú transzformátor nagyobb túlterhelési rátával- képes megbirkózni a hosszú- enyhe túlterheléssel (110%) folyamatos termelés esetén, míg a 100 kVA-es csak rövid távú túlterhelésre alkalmas.
• Terhelés-ingadozás adaptációja: A 200 kVA száraz- típusú transzformátort az ipari terhelés ingadozására (pl. a berendezés gyakori indítása/leállítása) optimalizálták, stabilabb feszültségkimenettel (a feszültség eltérése legfeljebb ±2%). A 100kVA jobb stabil kis terhelésekhez (pl. kereskedelmi forgalmazás, kis irodai parkok), minimális terhelésváltozás mellett.

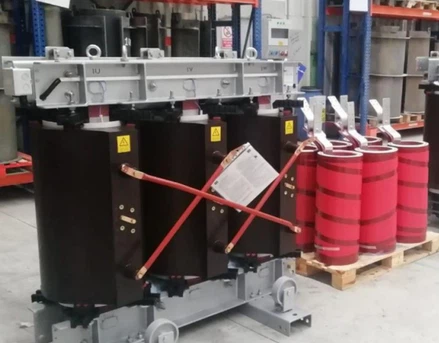

200 kVA vs 100 kVA száraz- típusú transzformátor egymás mellett-{-egymás mellett a GNEE gyártóműhelyben



Telepítési követelmények összehasonlítása 200 kVA vs 100 kVA száraz-típusú transzformátor esetén

A teherbírás-különbség közvetlenül a 200 kVA és a 100 kVA száraz típusú transzformátorok külön telepítési követelményeit eredményezi, amelyek kiterjednek a helyszínre, a teherbírásra, a vezetékekre és a támogató berendezésekre, amelyek mindegyikének szigorúan meg kell felelnie az ipari előírásoknak:



Helyszíni és földi csapágykövetelmények

• 100 kVA száraz{1}}típusú transzformátor: Kompakt szerkezet (H × SZ × M ≈1200 × 800 × 1000 mm), mindössze 1,2 m × 1,0 m beépítési helyet igényel, minden oldalon 1,0 m karbantartási tartalékkal; földelési teherbírása 15 kN/㎡ vagy annál nagyobb, alkalmas kis elosztóhelyiségekre vagy falra -szerelt beépítésre korlátozott helyeken.
• 200 kVA száraz-típusú transzformátor: Nagyobb térfogat (H × SZ × M ≈1500 × 1000 × 1200 mm), 1,5 m × 1,2 m beépítési hely szükséges 1,2 m karbantartási tartalékkal; földi teherbírása 20 kN/㎡ vagy annál nagyobb, csak padlóra szerelt-alkalmas szabványos ipari elosztó helyiségekben.



Bekötési és támasztóberendezési előírások

• 100 kVA száraz{1}}típusú transzformátor: Az alacsony feszültségű oldal-95 mm²-es rézsínt vagy 120 mm²-es kábelt használ, amely megfelel a 160 A-es megszakítónak a túlterhelés/rövidzár{4}}védelem érdekében; nincs szükség további kényszerhűtésre (természetes léghűtéses AN elegendő).
• 200 kVA száraz-típusú transzformátor: Az alacsony-feszültségű oldalhoz 185 mm²-es réz gyűjtősínre vagy 240 mm²-es kábelre van szükség, 315 A-es nagy-kapacitású megszakítóval; opcionális kényszerléghűtés (AF) a magas hőmérsékletű ipari műhelyekben{5}} a hőelvezetés hatékonyságának javítása érdekében.



Alkalmazási forgatókönyv egyeztetése 200 kVA vs 100 kVA száraz-típusú transzformátorhoz

A 200 kVA vs 100 kVA száraz{2}} típusú transzformátor közötti választás a tényleges alkalmazási forgatókönyvekkel való pontos illeszkedéstől függ,- a helytelen választás áramveszteséget vagy a berendezés túlterhelésének meghibásodását okozza, egyértelmű forgatókönyv-megosztással:



• 100 kVA száraz-típusú transzformátor ideális forgatókönyvek: Kis gyártóműhelyek (pl. hardverfeldolgozás, elektronikai összeszerelés), kereskedelmi forgalmazás (bevásárlóközpontok, irodaházak), kis-léptékű megújuló energiahálózati csatlakozás (nap-/szélenergia, legfeljebb 80 kW), valamint nagy ipari üzemek kiegészítő tápellátása (világítás, szellőzőrendszerek).
• 200 kVA száraz-típusú transzformátor ideális forgatókönyvek: Közepes méretű-gyártó műhelyek (pl. műanyag fröccsöntés, fémbélyegzés), több-felszerelésű ipari telephelyek, logisztikai park elosztóközpontjai (targonca töltés, szállítószalag rendszerek) és fő áramellátás kereskedelmi komplexumok számára (nagy bevásárlóközpontok, magas-emeletes irodaházak központi légkondicionálóval).



GNEE kiválasztási tipp: Ha jelenlegi terhelése 70-80 kVA, 30-50%-os terhelésbővüléssel 1-2 éven belül, válassza a 200 kVA száraz típusú transzformátort, hogy elkerülje a másodlagos átalakítást; rögzített kis terhelésekhez A 90 kVA-nál kisebb vagy azzal egyenlő, a 100 kVA-s modell költséghatékonyabb, alacsonyabb energiafogyasztás mellett.



GNEE 200kVA és 100kVA száraz-Típus transzformátor műszaki paramétereinek összehasonlító táblázata

Paraméter neve	100 kVA száraz{1}} típusú transzformátor (GNEE szabvány)	200 kVA száraz{1}}típusú transzformátor (GNEE szabvány)
Névleges kapacitás	100 kVA	200 kVA
Fázisszám	Három{0}}fázis	Három{0}}fázis
Névleges bemeneti feszültség	10kV/6kV (testreszabható)	10kV/6kV (testreszabható)
Névleges kimeneti feszültség	0,4 kV/0,23 kV (testreszabható)	0,4 kV/0,23 kV (testreszabható)
Szigetelési osztály	F/H osztály (testreszabható)	F/H osztály (testreszabható)
Hűtési módszer	AN (Air Natural) / AF (opcionális)	AN (Air Natural) / AF (magas hőmérséklethez ajánlott)
Nincs-terhelési veszteség	200 W vagy annál kisebb	Legfeljebb 350 W
Terhelésveszteség (120 foknál)	1800 W vagy annál kisebb	Legfeljebb 3200 W
Rövid{0}}áramköri impedancia	4%/6% (testreszabható)	4%/6% (testreszabható)
Védelmi szint	IP20/IP23 (testreszabható)	IP20/IP23 (testreszabható)
Működési zaj	55 dB vagy annál kisebb	60 dB vagy annál kisebb
Túlterhelési kapacitás	120% 2 órán keresztül; 150% 15 percig	120% 2 órán keresztül; 150% 15 percig
kb. Méretek (H × SZ × M)	1200×800×1000 mm	1500×1000×1200 mm
Javasolt földelési csapágy	Nagyobb vagy egyenlő, mint 15 kN/㎡	Nagyobb vagy egyenlő, mint 20 kN/㎡



Költség és energiahatékonyság összehasonlítása 200 kVA és 100 kVA száraz{2} típusú transzformátor között

A terhelésen és a telepítésen túl a költség és az energiahatékonyság kulcsfontosságú tényező a 200 kVA vs. 100 kVA száraz-transzformátor kiválasztásánál, a kezdeti beruházás és a hosszú távú{4}}működési költségek közötti kompromisszum mellett:



• Kezdeti befektetés: A 200 kVA-s száraz{1}} típusú transzformátor kezdeti beszerzési költsége 60-80%-kal magasabb, mint a 100 kVA-s modellé, plusz a nagyobb kábelek, megszakítók és az elosztó helyiség bővítése (ha szükséges).
• Energiafelhasználás hatékonysága: Teljes terhelés mellett a 200 kVA-s modellnek magasabb az energiahatékonysági aránya (98,5%-nál nagyobb vagy egyenlő), mint a 100 kVA-nak (98,0%-nál nagyobb vagy egyenlő). Ám kis terhelés mellett (50%-nál kisebb vagy egyenlő), a 100 kVA-es transzformátornak kisebb az üresjárati
• Életciklus költsége: Hosszú -teljes-terhelésű működéshez (80%-nál nagyobb vagy egyenlő), a 200 kVA száraz- típusú transzformátor élettartama alacsonyabb (5-8 év). Szakaszos vagy kis terhelésű működés esetén a 100 kVA-s modell költséghatékonyabb, alacsonyabb összbefektetéssel és alacsonyabb energiafogyasztással.



Miért válassza a GNEE 200 kVA és 100 kVA száraz-típusú transzformátorait?



Vezető száraz{0}}transzformátorgyártóként a GNEE 200 kVA és 100 kVA modelljeit kifejezetten ipari és kereskedelmi használatra optimalizálták, egyedülálló előnyökkel, amelyek megkülönböztetik őket a hagyományos termékektől:



1. Kiváló{0}}minőségű alapkomponensek: Mindkét modell kis-veszteségű szemcse-orientált szilícium-acéllemezeket és nagy-vezetőképességű, oxigén-mentes réztekercseket használ, csökkentve az energiaveszteséget és javítva a működési hatékonyságot, -10-15%-kal megtakarítva az éves villamosenergia-költséget a hagyományos transzformátorokhoz képest.
2. Teljesen testreszabható design: Támogatja a feszültség fokozatot, a védelmi szintet, a hűtési módot és a beépítési szerkezet testreszabását mind a 200 kVA, mind a 100 kVA modellekhez, tökéletesen illeszkedve az Ön speciális terhelési és telepítési igényeihez.
3. Átfogó{0}}értékesítés utáni szolgáltatás: Ingyenes helyszíni-telepítési útmutatást, üzembe helyezést és 3 év garanciát biztosít minden termékre; 24 órás globális műszaki támogatás, professzionális mérnökök 48 órán belül válaszolnak a problémákra.
4. Nemzetközi szabványos tanúsítvány: Minden termék megfelel az IEC-, IEEE-, CE- és GOST-tanúsítványoknak, több mint 80 országban és régióban megfelel az elektromos hálózatra vonatkozó előírásoknak, támogatja a globális szállítást és a helyszíni ellenőrzést.



Következtetés

A teherbírás, a telepítési követelmények, a költségek és a hatékonyság közötti fő különbségek megértése200 kVA vs 100 kVA száraz{2}} típusú transzformátorez az energiaelosztó rendszer pontos kiválasztásának kulcsa,{0}}a téves választás a berendezés túlterheléséhez vagy súlyos áramveszteséghez vezethet.

Kérjen árajánlatot



A GNEE 200kVA és 100kVA száraz-típusú transzformátorai kiváló-minőségű, testreszabható megoldások minden kis- és közepes méretű-ipari, kereskedelmi és elosztási forgatókönyvhöz, szakértő műszaki útmutatásokkal, amelyek segítenek megtalálni a tökéletes kapacitást. Akár egy kompakt, 100 kVA-s modellre van szüksége kis terhelésekhez, vagy egy nagy-kapacitású 200 kVA-s transzformátorra közepes-termeléshez,lépjen kapcsolatba a GNEE-vel most, hogy ingyenes termékajánlatot kérjen, professzionális kapacitásválasztási tanácsadás és testreszabott áramelosztási megoldások projektjéhez!
